ERT für Labor und Industrie nach DIN EN 61558-2-4

Technische Daten

Schutzgrad IP00
Isolierklasse B
Umgebungstemperatur max. +45°C
Prüfspannung Wicklung 4 kV
Frequenz 50/60 Hz
Nenneingangsspannung 230 V
Aufstellhöhe 1000m
Konformität CE,RoHs
Aufbau entsprechend DIN EN 61558-2-4
Einbau Einbaufertig

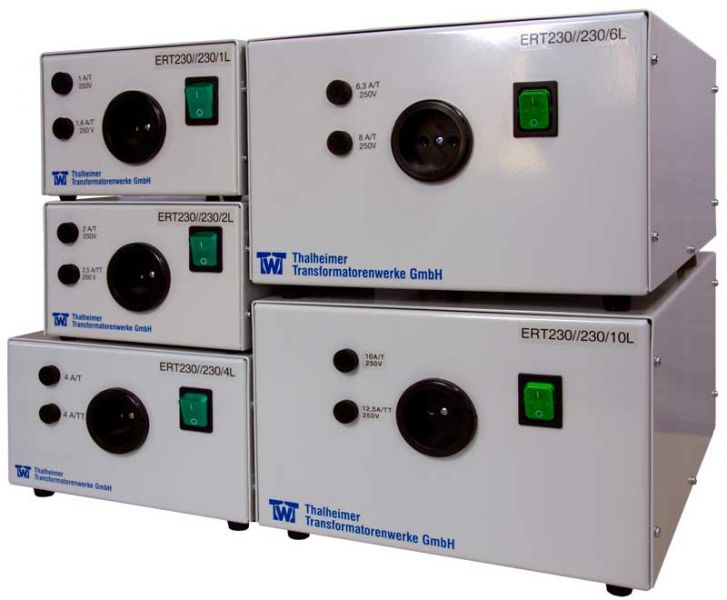

Typenreihe Labortrenntransformatoren Typ L

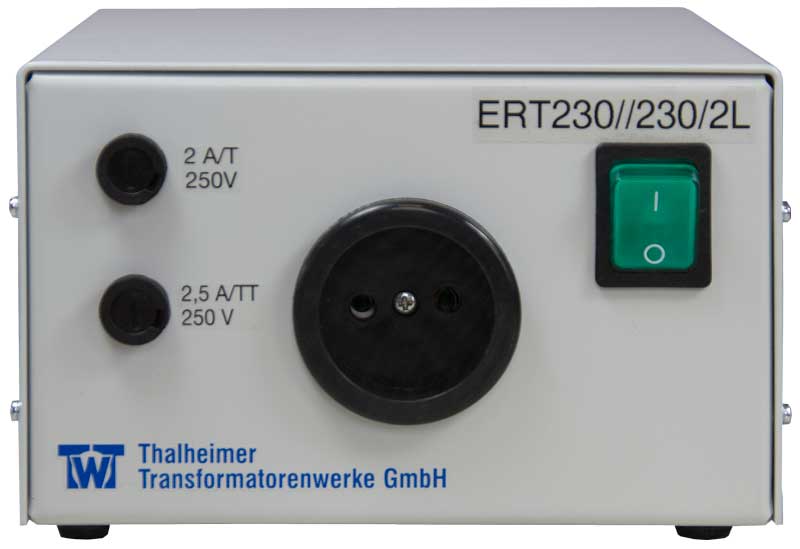

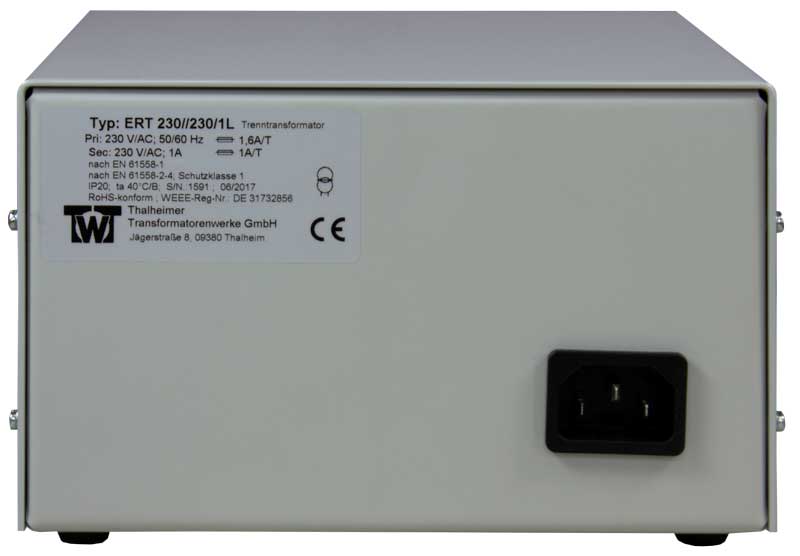

Typ ERT 230/230/1L ERT 230/230/2L ERT 115/115/4L ERT 230/230/4L ERT 230/230/6L ERT 230/230/10L
Eingang 230V 50-60 Hz
IEC-Dose		 230V 50-60 Hz
IEC-Dose		 115V 50-60 Hz
Umschaltbar 230V
IEC-Dose		 230V 50-60 Hz
IEC-Dose		 230V 50-60 Hz
IEC-Dose		 230V 50-60 Hz
IEC-Dose
Eingangsstrom in A 1,2 2,35 4,8 4,8 6,9 11
Ausgang 230V
Steckdose
(CEE 7/3 ohne Schutzkontakt)		 230V
Steckdose
(CEE 7/3 ohne Schutzkontakt)		 115V
Umschaltbar 230V
Steckdose
(CEE 7/3 ohne Schutzkontakt)		 230V
Steckdose
(CEE 7/3 ohne Schutzkontakt)		 230V
Steckdose
(CEE 7/3 ohne Schutzkontakt)		 230V
Steckdose
(CEE 7/3 ohne Schutzkontakt)
Ausgangsstrom in A 1 2 4 / 2 4 6 10
Absicherung PRI G 5x20
1,5A/T		 G 5x20
2,5A/TT		 G 5x20
4A/TT		 G 5x20
4A/TT		 G 5x20
8A/T		 G 6,3x32
12,5A/T
Absicherung SEC G 5x20
1A/T		 G 5x20
2A/T		 G 5x20
4A/T		 G 5x20
4A/T		 G 5x20
6,3A/T		 G 5x20
10A/T
Schutzklasse I I I I I I
Schutzgrad IP20 IP20 IP20 IP20 IP20 IP20
Netzschalter 2-polig
Einschaltstrom-begrenzer		 2-polig
Einschaltstrom-begrenzer		 2-polig
Einschaltstrom-begrenzer		 2-polig
Einschaltstrom-begrenzer		 2-polig
Einschaltstrom-begrenzer		 2-polig
Einschaltstrom-begrenzer
Arbeitsstrom in mA <0,3 <0,3 <0,3 <0,5 <0,5 <0,5
Prüfspannung in kV 4 4 4 4 4 4
PRI-Schirm in kV 2 2 2 2 2 2
SEC-Schirm in kV 2 2 2 2 2 2
Umgebungstemp. +40°C +40°C +40°C +40°C +40°C +40°C
Gehäuse Stahlblech Stahlblech Stahlblech Stahlblech Stahlblech Stahlblech
Abmessung in mm(BxHxT) 165x110x220 165x110x220 200x125x310 250x165x310 250x165x370 250x165x370
Masse in kg 6 6,6 11,7 10 17 26,7
Zertifizierung CE, RoHS CE, RoHS CE, RoHS CE, RoHS CE, RoHS CE, RoHS
