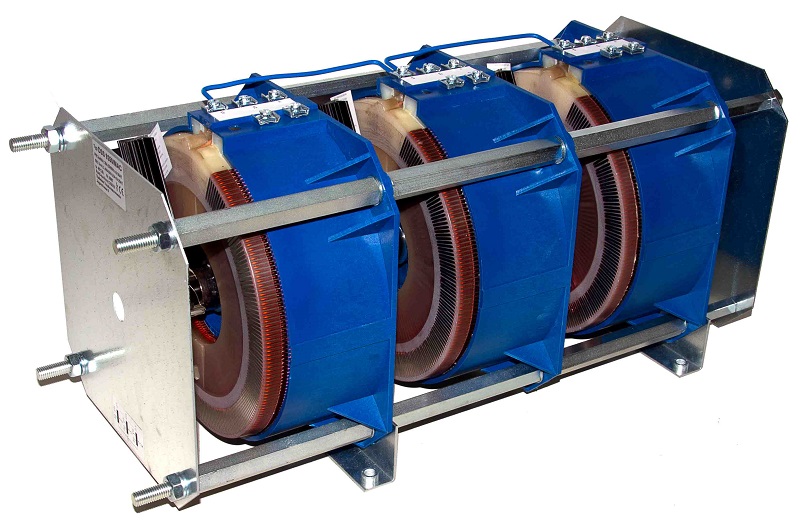

Dreiphasenstelltransformatoren (DSS) Bauart D

Technische Daten

Schutzgrad: IP00
Isolierklasse: B
Umgebungstemperatur: max. +45°C
Prüfspannung Wicklung-Welle: 4 kV
Frequenz: 50/60 Hz
Nenneingangsspannung: 3x400V
Aufstellhöhe: 1000m
Konformität: CE,RoHs, EAC
Aufbau entsprechend: VDE 0552/ DIN EN 61558-2-14

Bauart D:
Anordnung der Transformatoren erfolgt als Säule
Vorteile:
-Sehr lange Lebensdauer
-Verguss in einer Kunststoffschale,
  Beschädigungen an den Wicklungen werden auf ein Minimum reduziert
-Beschichtete Schleifbahn, dadurch beste Gleiteigenschaften
-Wartungsarm, da selbstreinigende Schleifbahn
-Große Auflagefläche der Schleifbahn, dadurch beste Stromabnahme
-Stromabnehmer mit Kühlkörper zur Warmeableitung
-Variable Ströme, Spannungen möglich
-Zusätzliche Abnahme von Festspannungen möglich
-Betrieb/ Einsatz unter Öl
-Sehr geringe Verlustleistung
-Selbstverlöschend (Brandschutz)
Abmessungen DSS Bauart D

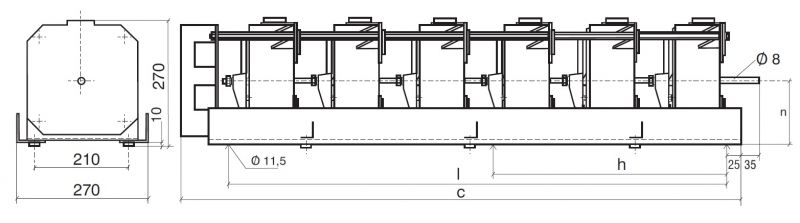

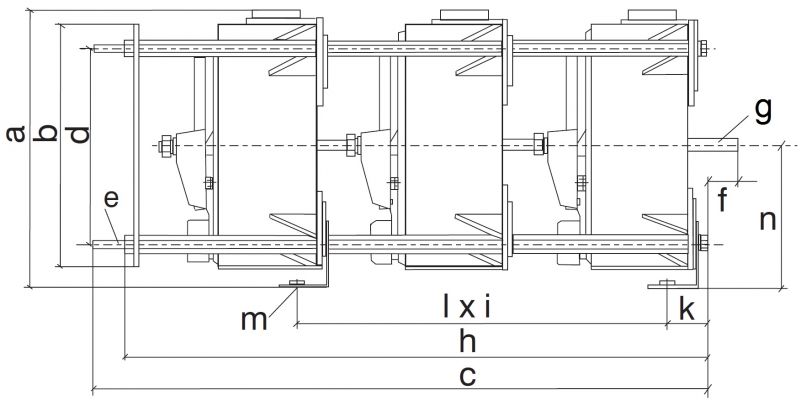

Bild 1 bis DSS 9250 ----------------------------------- Bild 2 DSS 9340-9480

  a in mm b in mm c in mm d in mm e f in mm g ∅ in mm h in mm l xi in mm k in mm m n in mm Masse in kg
DSS 9020 144 125 321 96 M5 35 8 303 195x102 21 M5 70 11
DSS 9032 162 147 321 112 M5 35 8 303 195x124 21 M5 78 15
DSS 9040 162 147 321 112 M5 35 8 303 195x124 21 M5 78 15
DSS 9063 162 147 381 112 M5 35 8 363 234x124 21 M5 78 19
DSS 9080 205 185 418 142 M6 35 8 401 259x162 22 M6 101 29
DSS 9100 205 185 418 142 M6 35 8 401 259x162 22 M6 101 29
DSS 9180 253 231 451 180 M10 35 8 430 270x210 26 M8 126 49
DSS 9200 253 231 451 180 M10 35 8 430 270x210 26 M8 126 49
DSS 9250 253 231 498 180 M10 35 8 475 300x210 26 M8 126 56
DSS 9340 - 270 1275 - - - - 470 850 - - 132 106
DSS 9380 - 270 1275 - - - - 470 850 - - 132 106
DSS 9480 - 270 1365 - - - - 520 950 - - 132 120
