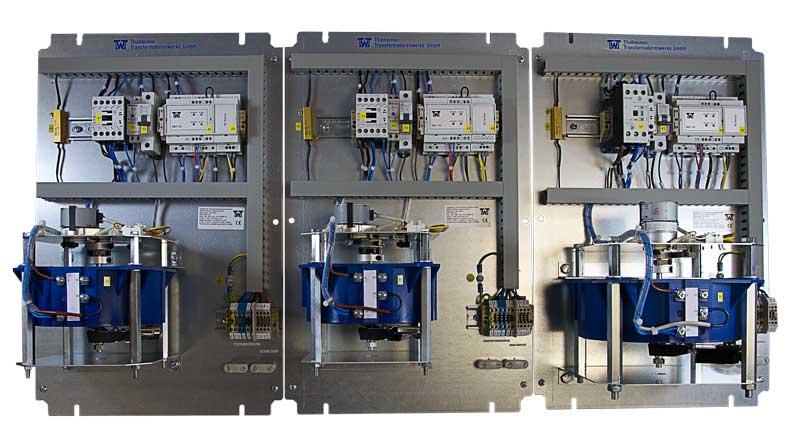

ESS-M mit Motorantrieb und 4 Punkt Flanschbefestigung

Technische Daten

Aufbau nach VDE 0552 / EN 61558-2-14
Betriebsart: DB
Schutzklasse: 0
Schutzgrad: IP00
Isolierstoffklasse: B
Umgebungstemperatur: max. +45°C
Befestigungsart je nach Bauart: 4-Punkt-Flanschbefestigung
Anschlussart: Schraubanschluss oder Lötösen
Prüfspannung: Welle gegen spannungsführende Teile 4kV
Drehwinkel: ca. 320°
Frequenz: 50 / 60 Hz
Konformitätszeichen: CE, RoHS

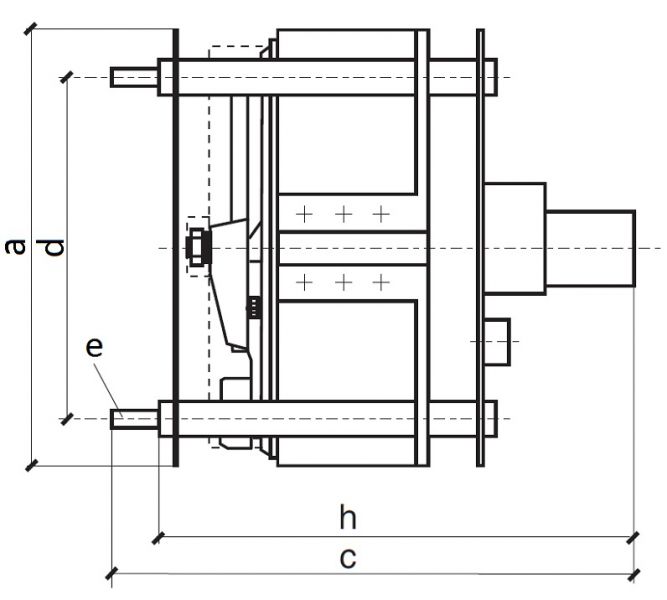

Abmessungen 4-Punkt-Flanschbefestigung
Typ a in mm c in mm AC-Motor c in mm DC-Motor d in mm h in mm AC-Motor h in mm DC-Motor e in mm kg
ESS 9020 MAC/ MDC 124 194 235 96 192 217 M5 3,5
ESS 9032 MAC/ MDC 144 194 235 112 192 217 M5 4,75
ESS 9040 MAC/ MDC 144 194 235 112 192 217 M5 4,75
ESS 9063 MAC/ MDC 144 218 255 112 212 237 M5 6,2
ESS 9080 MAC/ MDC 197 230 267 142 225 250 M6 9,83
ESS 9100 MAC/ MDC 197 230 267 142 225 250 M6 9,83
ESS 9180 MAC/ MDC 243 267 294 180 244 269 M10 16,35
ESS 9200 MAC/ MDC 243 267 294 180 244 269 M10 16,35
ESS 9250 MAC/ MDC 243 282 307 180 259 284 M10 18,9
ESS 9340 MAC/ MDC 243 430 430 180 407 407 M10 33
ESS 9380 MAC/ MDC 243 430 430 180 407 407 M10 33
ESS 9480 MAC/ MDC 243 460 460 180 437 437 M10 38
ESS 9570 MAC/ MDC 243 713 798 180 690 715 M10 50
ESS 9720 MAC/ MDC 243 758 783 180 735 760 M10 60
