Dreiphasenstelltransformatoren (DSS) Bauart D mit Motorantrieb

Technische Daten

Schutzgrad: IP00
Isolierklasse: B
Umgebungstemperatur: max. +45°C
Prüfspannung Wicklung-Welle: 4 kV
Frequenz: 50/60 Hz
Nenneingangsspannung: 3x400V
Aufstellhöhe: 1000m
Motorantrieb: 24 V/ 12V DC
  230 V AC
Stellzeit pro Umdrehung: ca. 15 s
Konformität: CE,RoHs, EAC
Aufbau entsprechend: VDE 0552/ DIN EN 61558-2-14

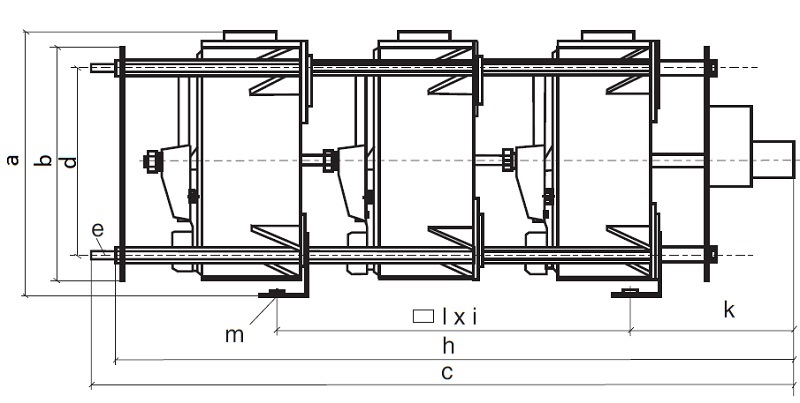

Abmessungen DSS Bauart D mit Motorantrieb
  a in mm b in mm c M AC in mm c M DC in mm d in mm e h M AC in mm h M DC in mm l xi in mm k M AC in mm k M DC in mm m Masse in kg
DSS 9020 M AC oder DC 144 125 430 431 96 M5 388 413 195x102 106 131 M5 11
DSS 9032 M AC oder DC 162 147 430 431 112 M5 388 413 195x124 106 131 M5 15
DSS 9040 M AC oder DC 162 147 430 431 112 M5 388 413 195x124 106 131 M5 15
DSS 9063 M AC oder DC 162 147 490 530 112 M5 448 473 234x124 106 131 M5 19
DSS 9080 M AC oder DC 205 185 504 529 142 M6 487 512 259x162 106 131 M6 29
DSS 9100 M AC oder DC 205 185 504 529 142 M6 487 512 259x162 106 131 M6 29
DSS 9180 M AC oder DC 253 231 580 618 180 M10 570 595 270x210 162 187 M8 49
DSS 9200 M AC oder DC 253 231 580 618 180 M10 570 595 270x210 162 187 M8 49
DSS 9250 M AC oder DC 253 231 620 663 180 M10 615 640 300x210 162 187 M8 56
DSS 9340 M AC oder DC - 270 1385 1435 - - 470 470 850 85 130 ∅ 11,5 108
DSS 9380 M AC oder DC - 270 1385 1435 - - 470 470 850 85 130 ∅ 11,5 108
DSS 9480 M AC oder DC - 270 1490 1540 - - 520 520 950 100 145 ∅ 11,5 122

Vorteile



Bauart D:
Anordnung der Transformatoren erfolgt als Säule
 Vorteile:
 -Sehr lange Lebensdauer
 -Verguss in einer Kunststoffschale,
  Beschädigungen an den Wicklungen werden auf ein Minimum reduziert
 -Beschichtete Schleifbahn, dadurch beste Gleiteigenschaften
 -Wartungsarm, da selbstreinigende Schleifbahn
 -Große Auflagefläche der Schleifbahn, dadurch beste Stromabnahme
 -Stromabnehmer mit Kühlkörper zur Warmeableitung
 -Variable Ströme, Spannungen möglich
-Zusätzliche Abnahme von Festspannungen möglich
-Betrieb/ Einsatz unter Öl
-Sehr geringe Verlustleistung
-Selbstverlöschend (Brandschutz)
