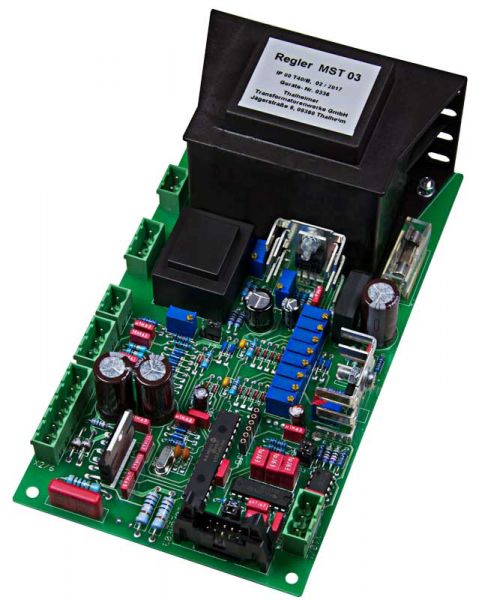

Motorenregelung MST 03 für DC-Motoren
Der elektronische Regler MST 03 ermöglicht in Verbindung mit einem Stelltransformator und einem DC-Motor die Regelung einer sinusförmigen Wechselspannung.
Die Regeleinheit kann als:
- Wechselspannungsregler
- mit interner Steuerung
- mit externer Steuerung
- Wechselspannungs-Gleichhalter
- mit interner Sollwertangabe
- externer Sollwertangabe betrieben werden.
Der Regler ist als lineares Rückkopplungsglied ausgeführt, dessen Eingang für ein Steuersignal von 0...20 mA (0...10 V DC) ausgelegt ist. Sein Rückkopplungssignal ist die von der Ausgangsspannung des Stelltransformators abgeleitete Spannung und sein Ausgang ist das Leistungssignal für den DC-Motor, der mit dem Schleifer eines Stelltransformators mechanisch gekuppelt ist.

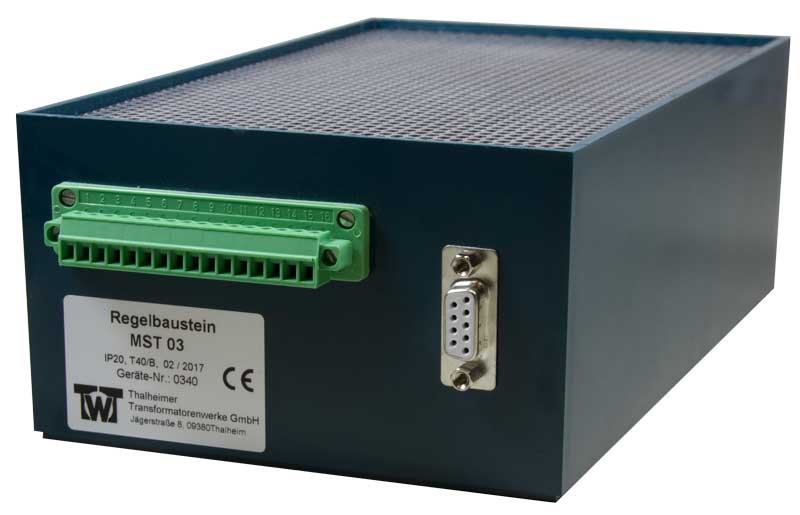

Gehäuse für MST 03

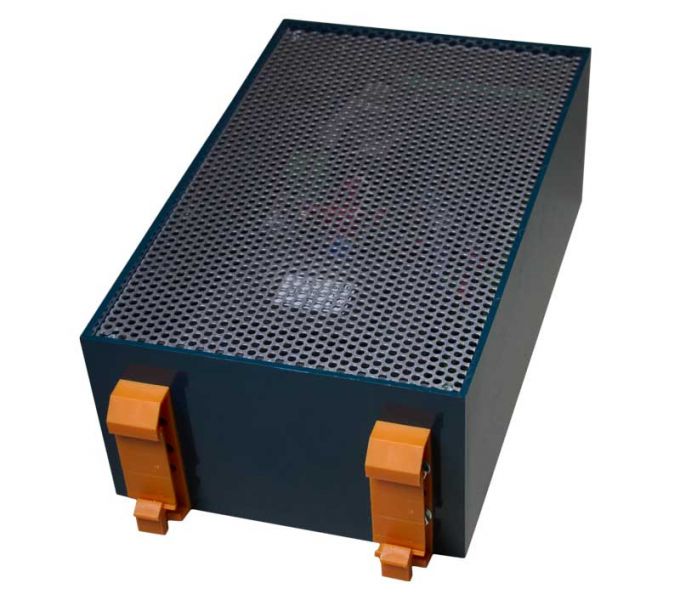

Als zusätzliches Zubehör bieten wir Ihnen die Instalations- und Anschlussbox passend für den MST 03. Die Box bietet Schutz und sorgt für ausreichend Belüftung für die Elektronik. Des Weiteren können Sie die Box auf eine DIN-Hutschiene einfach montieren (aufklicken) und über die Anschlussleisten elektrisch anschließen. Eine einfache und schnelle Installation ist somit gewährleistet.
Technische Daten MST 03
Eingang der Ist-Spannung 0...330 V AC Regelgenauigkeit, bezogen auf
den Regelbereich-Endwert ± 1,0 %
Analog
Nenneingangsspannung 230 V AC , 50 - 60 Hz
Eingangsspannungsbereich 100...260 V AC
Leistungsverbrauch ca. 20 VA
Sollwerteingang 0...10 V DC, Ri > 50 kOhm
Istwertreferenzsignal 0...5 V DC oder 0... 10 V DC
max. 5mA
Restwelligkeit max. 280 mV
Digital
Schnittstelle RS 232
Mit Windows Hyperterminal ansprechbar Dokumentation auf Anfrage
Ausgang für DC-Motor Motoren bis 24V/ 50VA
Arbeitstemperatur +5 ° C bis +45 °C
Lagertemperatur -25 °C bis +80 °C
Schutzart IP 00 oder IP20
Abmessung B 132 x H 240 x T 72 (mm)
Gewicht 1,6 kg
Befestigung Schnappbefestigung für Hutschiene
Approbation CE-Zeichen
